進口氣動法蘭球閥采用萊克LIKAT氣動執行器及精鑄球閥組成。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制
產品特點Product Features
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5、 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6 、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
工作原理working
principle
啟閉核心為帶通孔的球體，球體隨閥桿 ** 旋轉 90°** 完成全開 / 全關：
全開：球體通孔與管道軸線完全對齊，介質直通流通，流阻最小；
全關：球體旋轉 90°，實心球面壓緊兩側閥座密封面，阻斷介質流動；
調節型 V 型球體：通過 0~90° 任意角度定位，改變流通截面積，連續調節流量、壓力。
技術參數technical parameters
|
公稱通徑 |
DN15~DN500（NPS1/2''~NPS20''） |
|
公稱壓力 |
PN16/25/40/64；美標Class150/300/600# |
|
連接形式 |
RF突面法蘭，符合ANSI B16.5、GB/T9113 |
|
閥體材質 |
WCB碳鋼、CF8(304)、CF8M(316L)；可選內襯PTFE/PFA |
|
球芯材質 |
不銹鋼鍍硬鉻、司太立合金堆焊、氟塑料全包覆 |
|
泄漏等級 |
軟密封VI級，金屬密封IV級 |
|
適用介質 |
水、蒸汽、燃?xì)狻⒂推贰⑺釅A液、漿料、顆粒介質、低溫液化氣 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

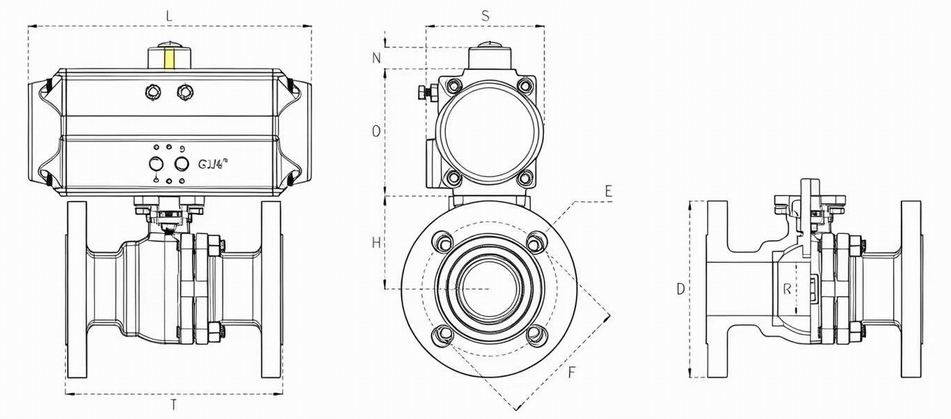

外形尺寸Overall Dimension
|
規格 |
執行器配型 |
壓力 |
尺寸標代號 單位 unit: mm |
|||||||||
|
L |
T |
S |
N |
0 |
H |
E |
F |
D |
R |
|||
|
DN15 |
AT52 |
4.0mpa |
147 |
130 |
71,5 |
20 |
72 |
S2 |
4x014 |
65 |
95 |
15 |
|
DN20 |
AT52 |
4.0mpa |
147 |
130 |
71.5 |
20 |
72 |
53.5 |
4x014 |
75 |
105 |
20 |
|
DN25 |
AT63 |
4.0mpa |
168 |
140 |
83 |
20 |
88 |
65 |
4x014 |
85 |
115 |
25 |
|
DN32 |
AT75 |
4.0mpa |
188 |
165 |
95 |
20 |
99,5 |
72 |
4018 |
100 |
140 |
32 |
|
DN40 |
AT83 |
4.0mpa |
212 |
165 |
103 |
20 |
108.7 |
85 |
4018 |
110 |
150 |
40 |
|
DN50 |
AT92 |
4.0mpa |
262 |
203 |
108,5 |
20 |
116,5. |
92,5 |
4018 |
125 |
165 |
50 |
|
DN65 |
AT105 |
1.6mpa |
258 |
222 |
121.5 |
20 |
133 |
103 |
8,018 |
145 |
185 |
65 |
|
DN80 |
AT125 |
1.6mpa |
301 |
241 |
142 |
30 |
155 |
112 |
8,018 |
160 |
200 |
80 |
|
DN100 |
AT140 |
1.6mpa |
390 |
305 |
152 |
30 |
172 |
135 |
8,018 |
180 |
220 |
100 |
|
DN125 |
AT150 |
1.6mpa |
158 |
320 |
174 |
30 |
197 |
171 |
8,018 |
210 |
250 |
125 |
|
DN150 |
AT190 |
1.6mpa |
534 |
360 |
206 |
30 |
220 |
196 |
8a022 |
240 |
285 |
150 |
|
DN200 |
AT210 |
1.6mpa |
538 |
400 |
226 |
30 |
255 |
240 |
12:<022 |
255 |
300 |
200 |
