整套閥門以 0.4~0.8MPa 潔凈干燥壓縮空氣作為動力源，氣源通入執行器氣缸推動內部齒條齒輪傳動組件，帶動閥桿與球體同步旋轉 90°，球體通孔與管道對齊時閥門全開、介質順暢流通；球體實心面壓緊閥座密封面時閥門完全關閉，實現管路雙向切斷。
根據控制需求分為兩大品類：O 型全通徑對夾球閥為二位式開關切斷閥，僅實現全開 / 全關動作，流通能力極強，適配清水、油氣、溶劑、氣體等常規介質通斷；V 型缺口對夾球閥為比例調節閥，球芯 V 型切口形成等百分比流量特性，搭配電氣閥門定位器接收 4~20mA 標準工控信號，精準調節介質流量，自帶楔形剪切功能，可切斷纖維、漿料、細小固體顆粒，杜絕介質纏繞堵塞。
進口氣動對夾式球閥為90° 直角回轉自動化切斷 / 調節閥門，由歐洲原裝閥體 + 齒條齒輪氣動執行機構組合而成，采用超薄對夾一體式結構，無需配對法蘭，直接夾持在兩片管道法蘭中間使用。
進口氣動對夾式球閥依靠壓縮空氣驅動執行器帶動球體旋轉 90° 實現管路通斷；搭配閥門定位器可做比例流量調節，配套電磁閥、限位開關實現遠程自動化控制。
采用德國精密鑄造與研磨工藝，閥體流道全通徑、阻力極低，體積僅為普通法蘭球閥 1/2，重量輕、安裝空間占用極小，廣泛適配化工、新能源、水處理、油氣、食品制藥等自動化管路，是狹小管廊、批量管路、真空管道的核心自控切斷閥。
產品特點Product Features
1、超短對夾結構：僅靠?jī)啥斯艿婪ㄌm夾緊固定，無需配套閥門法蘭，大幅降低管道安裝成本與空間占用；
2、流阻極低：全通徑球體流道光滑無死角，流阻系數僅 0.2，介質輸送能耗更低，支持管道通球清理；
3、啟閉極速：氣動齒條齒輪執行器，標準氣源 0.4~0.7MPa，DN50 以內啟閉≤1 秒，遠程自動化切斷響應快；
4、密封分級可選：軟密封零泄漏、金屬硬密封耐高溫高壓耐磨，適配腐蝕 / 高溫 / 顆粒多工況；
5、模塊化附件：電磁閥、定位器、限位開關、氣源三聯件、防爆組件可按需集成，適配 PLC 自動化系統；
技術參數technical parameters
|
公稱壓力 |
1.0、1.6、2.5MPa |
|
連接形式 |
超薄法蘭、對夾式 |
|
結構形式 |
直通式 |
|
驅動形式 |
壓縮空氣4-7bar |
|
溫度范圍 |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|
閥芯結構 |
V型、O型閥芯 |
|
閥體材質 |
鑄鋼（WCB）、不銹鋼（304、316、316L） |
|
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|
使用介質 |
油、水、氣及紙漿或纖維狀流體 |
|
控制方式 |
開關式(兩位切斷)、調節型(閥門定位器4～20mA信號) |

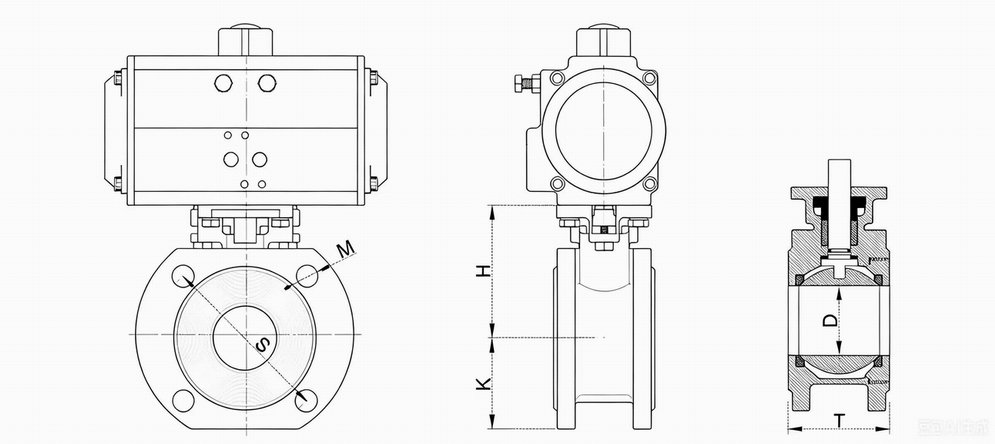

外形尺寸Overall Dimension
|
DN |
T |
H |
D |
K |
M |
S |
|
15 |
42 |
60 |
15 |
45 |
4×M12 |
65 |
|
20 |
44 |
65 |
20 |
50 |
4×12 |
75 |
|
25 |
50 |
69 |
25 |
56 |
4×12 |
85 |
|
32 |
60 |
75 |
32 |
62 |
4×M16 |
100 |
|
40 |
65 |
84 |
40 |
66 |
4×M16 |
110 |
|
50 |
80 |
92 |
50 |
70 |
4×M16 |
125 |
|
65 |
101 |
108 |
65 |
76 |
4×M16 |
145 |
|
80 |
118 |
119 |
80 |
81 |
8×M16 |
160 |
|
100 |
150 |
130 |
100 |
93 |
8×M16 |
180 |
