全系遵循 API 6D、ASME B16.34、CE 防爆、SIL 安全認證標準，閥體分為碳鋼、鉻鉬耐熱鋼、304/316L 不銹鋼材質，密封區分 PPL 軟密封、司太立金屬硬密封，覆蓋低壓常規蒸汽、中高壓過熱蒸汽、小口徑設備支管、大口徑主管道、腐蝕潔凈蒸汽全工況。
可配套防爆電磁閥、4-20mA 電氣定位器、防爆限位開關、氣源三聯件、手動旁路機構，無縫對接 DCS/PLC 自動化系統，支持單作用彈簧斷氣安全復位、雙作用快速啟閉，廣泛應用熱電、電廠、化工、食品制藥、印染、新能源蒸汽自控管線，解決高溫熱脹泄漏、蒸汽沖刷、啟閉卡死、腐蝕滲漏行業痛點

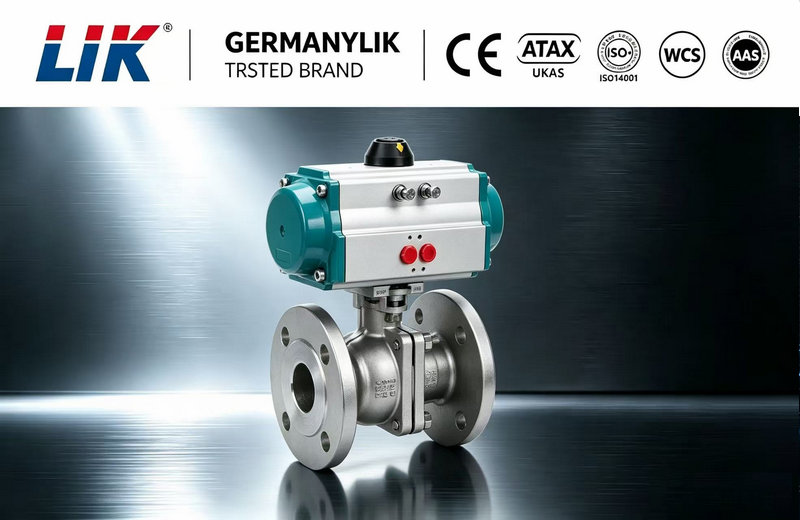

進口氣動蒸汽球閥是專為高溫高壓蒸汽工況設計的角行程自動化切斷/調節閥門，由進口氣動執行機構與高溫球閥閥體組合而成，以壓縮空氣為動力源，通過驅動閥球90°旋轉實現蒸汽管路的通斷開關或比例流量調節。該產品依托進口精密制造工藝，針對飽和蒸汽、過熱蒸汽的高溫、高壓、熱沖擊特性優化結構，具備耐高溫、耐磨損、抗熱變形、密封穩定等優勢，可配套電磁閥、定位器、限位開關、氣源三聯件等附件，實現就地手動控制、遠程集中自動控制、聯鎖保護控制，廣泛應用于熱力、電力、化工、制藥、造紙等蒸汽管網系統，是蒸汽自動化管路核心自控執行設備。
產品特點Product Features
1. 流通性能優異：全通徑球芯結構，流阻極小，介質流通順暢，不易積垢、卡堵，適合潔凈及含少量雜質的蒸汽介質；
2. 啟閉響應快速：僅需90°旋轉即可完成全開/全關，氣動驅動動作靈敏，開關速度快，可滿足緊急切斷工況；
3. 耐高溫高壓：閥體、閥座、填料采用耐高溫合金與柔性石墨、金屬硬密封材質，適配過熱蒸汽高溫高壓工況，抗熱疲勞、抗熱沖擊；
4. 密封性能可靠：分為軟密封、金屬硬密封兩種結構，高溫下密封補償性強，有效防止蒸汽內漏、外漏，密封等級可達VI級；
5. 結構緊湊耐用：整體模塊化設計，體積小、重量輕，閥桿采用防吹出結構、防靜電結構，運行穩定，故障率低，使用壽命長；
6. 控制方式靈活：可配單作用（彈簧復位故障安全型）、雙作用執行器，可實現開關切斷、比例調節，可反饋閥位信號，適配DCS自動化控制系統；
技術參數technical parameters
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
兩段式鑄造球閥 |
|
連接形式 |
法蘭式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
柔性石墨、金屬纏繞墊片 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
適用溫度 |
PPL≤280℃、硬密封≤550℃ |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
AT、ST、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數Actuator parameters
|
執行器型號 |
AT、ST、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

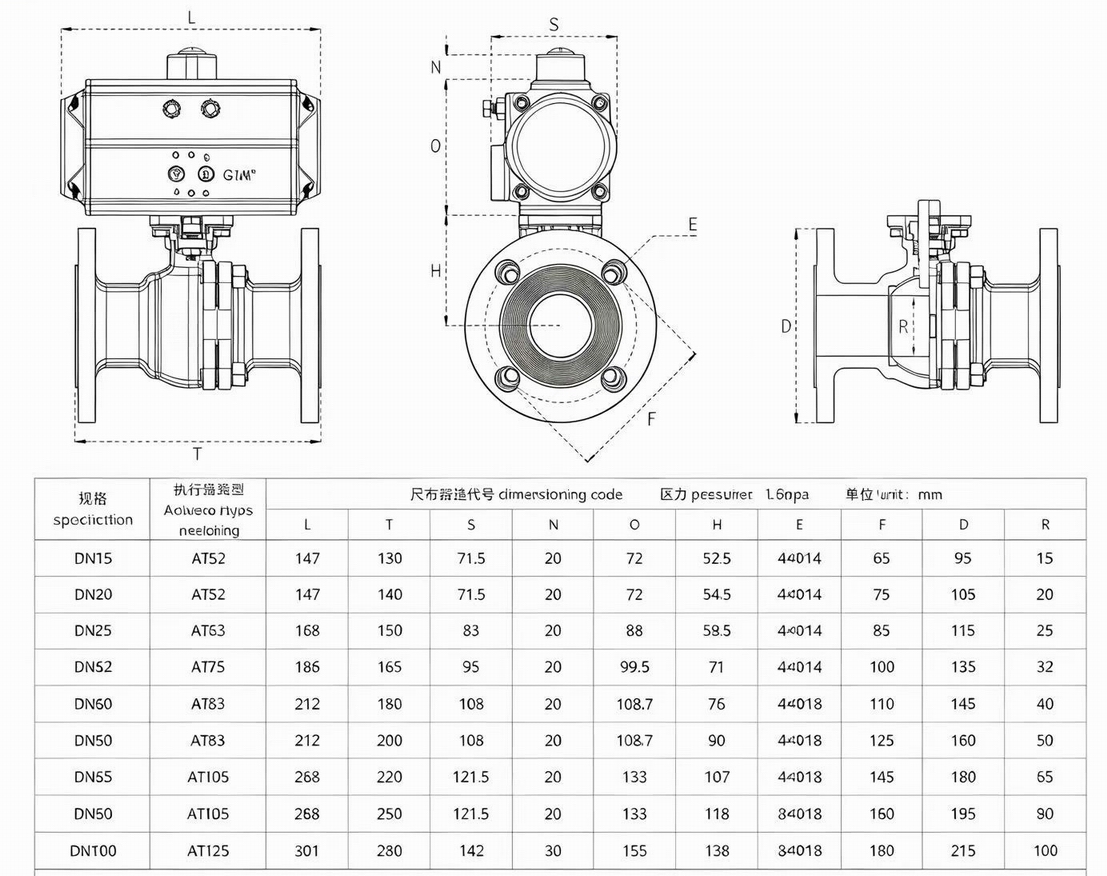

外形尺寸Overall Dimension
