該閥門閥體兩端集成整體鑄造法蘭，嚴格遵循GB、DIN、ANSI等國際法蘭標準，可直接與管道法蘭螺栓對接，相比對夾式蝶閥，具備剛性更強、抗管道拉伸變形能力突出、承壓更高、安裝更穩固的優勢，有效避免高壓、長管線工況下的脫落隱患。
作為工業管網高端自控閥門，進口氣動法蘭蝶閥融合精密制造工藝，材質適配多元，密封性能優異，廣泛應用于化工、電力、冶金、市政、石油、環保等多個行業，可適配清水、污水、油品、燃氣、蒸汽、強酸堿等多種介質，兼顧自動化控制效率與長期運行穩定性。
進口氣動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降 很小，故具有較好的流量控制特性。氣動法蘭蝶閥適用于適用于溫度≤80～150℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品特點Product features
法蘭連接穩固：兩端標準法蘭對接，耐壓高、密封可靠，安裝維護便捷，適配中高壓工況。
氣動驅動高效：單作用（彈簧復位）/ 雙作用執行器可選，開關≤1 秒，響應快、防爆安全（ATEX）。
結構緊湊輕量：相比閘閥 / 球閥，重量約減 60%，流阻小、流通能力大，不易積渣。
密封性能優異：軟密封（EPDM/PTFE）零泄漏；硬密封（金屬堆焊）耐溫 **–40℃至 425℃**。
材質適配廣泛：閥體 WCB/304/316L，可耐酸堿、腐蝕介質，符合 API 609、ASME B16.34。
控制靈活：配定位器 / 電磁閥，支持 4–20mA 信號調節，實現0–90° 精確開度控制。
技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200(mm) |
|
公稱壓力 |
PN1.0、1.6、2.5、4.0MPa |
|
連接形式 |
法蘭式連接 |
|
驅動形式 |
氣源驅動（壓縮空氣5～7bar） |
|
閥體結構 |
軟密封（中線型），硬密封（雙偏心，三偏心） |
|
適用溫度 |
軟密封≤150℃，硬密封≤450℃ |
|
泄露量Q |
，為Kv值的10-4，（軟密封：零泄露） |
|
閥體材質 |
碳鋼、不銹鋼304、不銹鋼316 |
|
控制方式 |
開關型（開關兩位切斷），調節型(4～20mA控制) |
|
作用形式 |
單作用（常開,常閉,彈簧復位）,雙作用（氣開氣關式） |
執行器技術參數Technical parameters of actuator
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度
主要零件材料Main component materials
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |

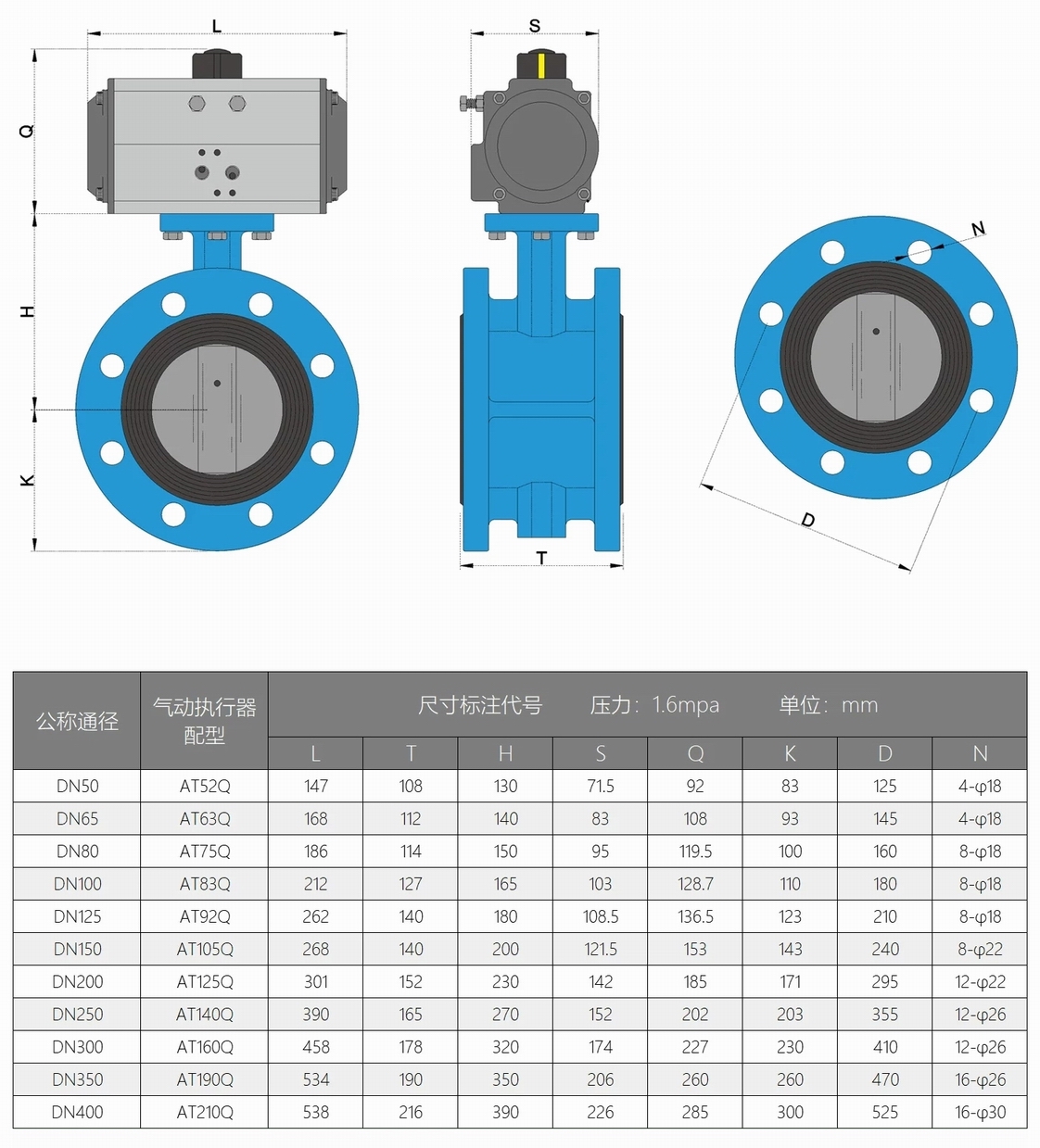

外形尺寸Overall Dimension
