德國萊克（LIK）是全球知名的高端工業閥門制造品牌，總部位于德國巴伐利亞州，深耕流體控制領域超百年，以 “精密制造、嚴苛質控、長效可靠” 為核心理念，產品覆蓋蝶閥、球閥、截止閥、調節閥等全品類，廣泛服務于石油化工、電力能源、水處理、冶金、暖通空調、食品制藥等全球高端工業場景，是工業自動化管線流體控制的核心供應商之一。
進口氣動開關蝶閥是以壓縮空氣為動力，驅動蝶板 0°~90° 旋轉，實現管道介質快速通斷的自動化閥門；核心優勢為結構緊湊、開關迅速、流阻小、免維護周期長，廣泛適配水、氣體、油類及含微量顆粒介質，是工業自動化管線的主流開關閥
產品特點Product features
開關極速：單行程≤1 秒，單作用失氣自動復位（開 / 關），雙作用穩定保位。
密封可靠：軟密封（EPDM/PTFE）雙向零泄漏；硬密封（金屬堆焊）耐高溫高壓，泄漏等級達 API 598。
輕巧緊湊：重量僅為同口徑閘閥 / 球閥的 1/3，對夾式法蘭間距短，節省安裝空間。
耐候性強：閥體材質可選 WCB/304/316L，密封適配 - 40℃~220℃寬溫域。
自動化兼容：配電磁閥、限位開關、氣源處理三聯件，可接入 DCS/PLC 系統遠程控制。
低流阻：全開時蝶板薄，流阻系數≈0.2，介質輸送能耗低。
技術參數Technical Specifications
|
公稱壓力 MPa |
0.6、1.0、1.6、2.5 |
|
連接方式 |
法蘭式、對夾式 |
|
動作范圍 |
0～90° |
|
密封形式 |
金屬密封、四氟密封、橡膠密封 |
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

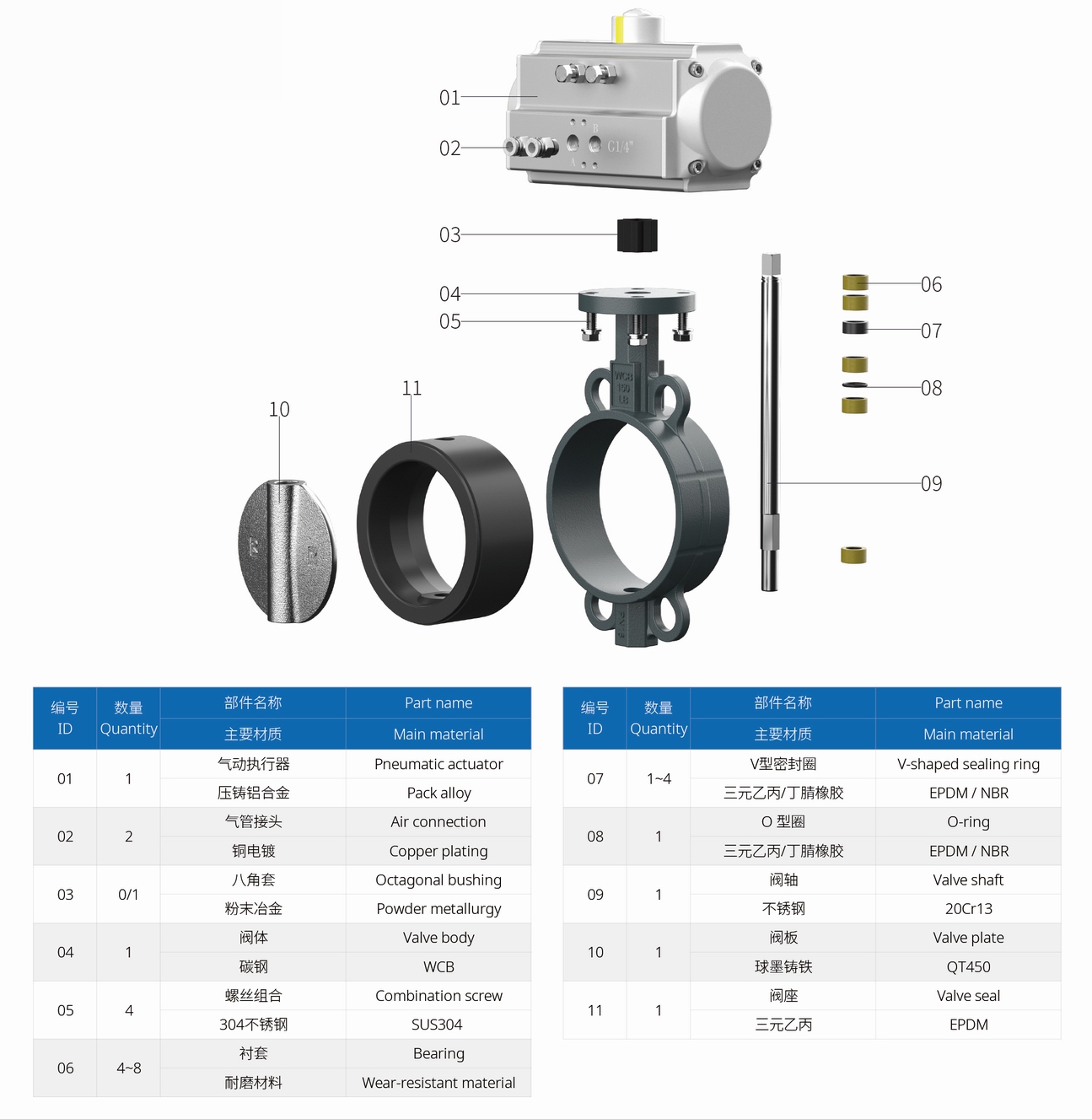

主要零部件材質Material of main parts

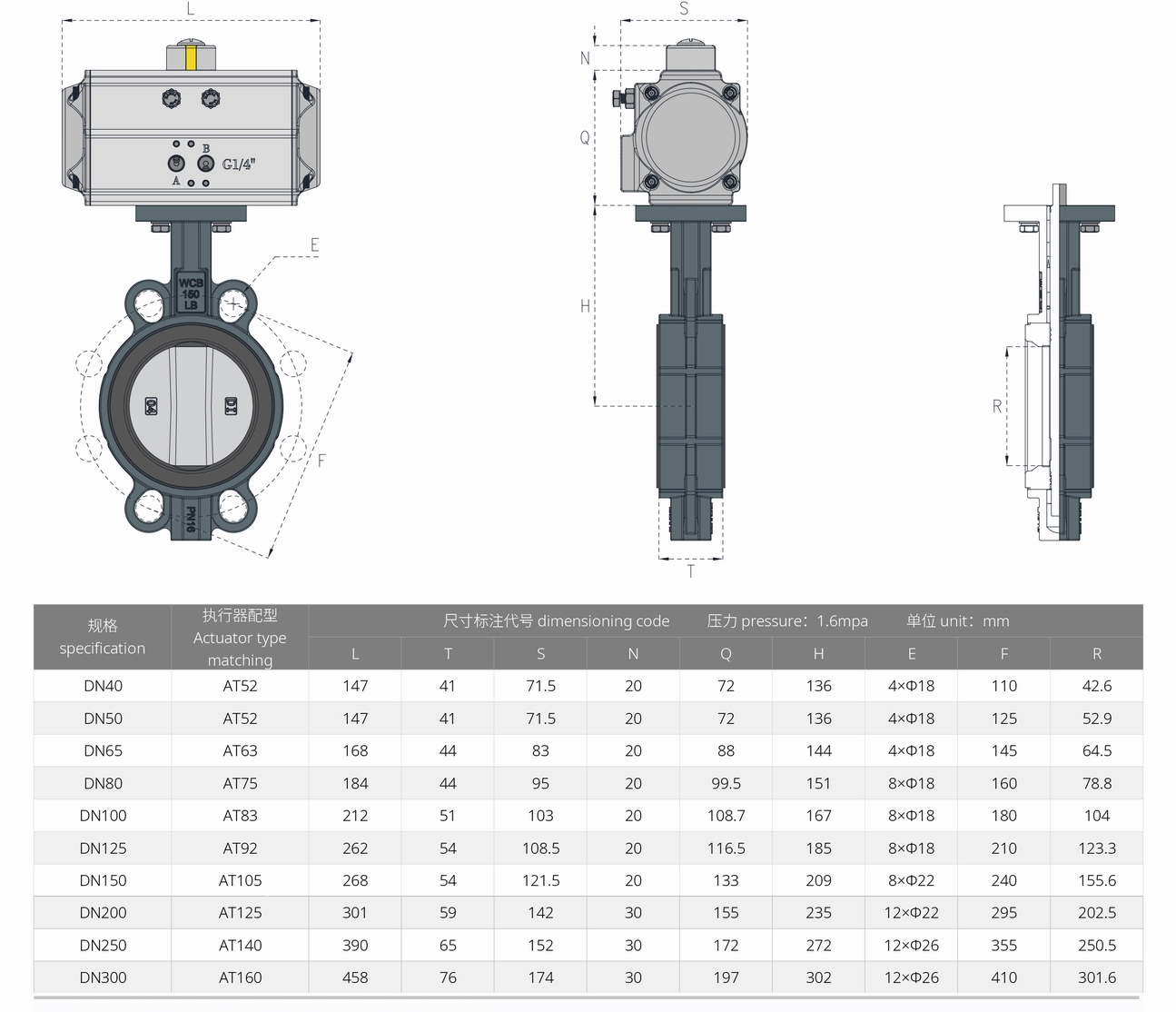

外形尺寸Overall Dimension
