德國萊克 LIK 進口杠桿浮球式疏水閥，依托浮力 + 杠桿放大核心機械原理，實現蒸汽系統凝結水連續自動排放、蒸汽零泄漏。原裝德國整機進口，核心部件（不銹鋼浮球、杠桿、硬質合金閥座）德系精密制造，閥體采用鑄鋼 / WCB、不銹鋼 304/316L 等材質，抗水錘、耐磨損、耐腐蝕，適配中高壓、大排量、頻繁啟停等嚴苛工況，是工業蒸汽系統節能降耗、穩定運行的核心設備
進口杠桿浮球式蒸汽疏水閥特點：
此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
FT44H杠桿浮球式疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
進口杠桿浮球式蒸汽疏水閥工作原理
1，啟動排氣階段：系統初始時，雙金屬排空氣閥開啟，快速排出空氣與低溫不凝氣體，避免氣鎖。
2，正常疏水階段：蒸汽與高溫凝結水進入閥腔，溫度升高使排空氣閥關閉；凝結水液位上升，浮球上浮帶動杠桿，使閥芯開啟，連續排放飽和凝結水。
3，阻汽密封階段：凝結水減少時液位下降，浮球下沉，杠桿帶動閥芯關閉；閥座始終在水位以下形成水封，阻止蒸汽泄漏。
4，動態調節：液位隨凝結水流量波動，浮球?qū)崟r調節開度，實現 “有水即排、無水即關” 的自動控制

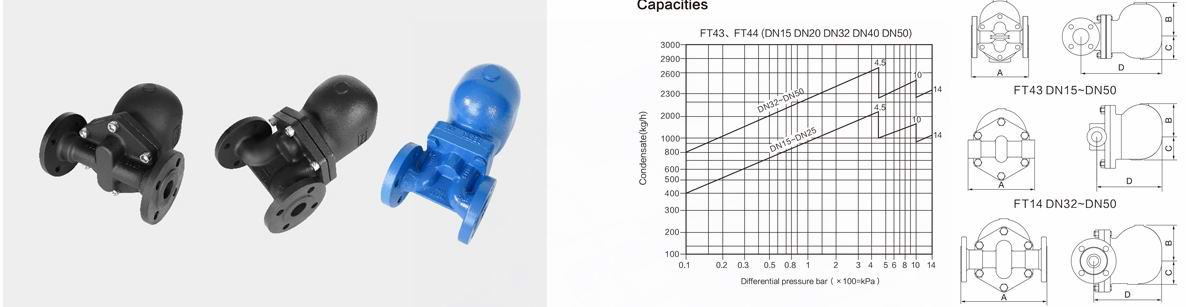

進口杠桿浮球式蒸汽疏水閥技術參數
|
公稱通徑 DN(mm) |
DN15～DN250 (1/2"～10") |
|
公稱壓力 |
1.6MPa-10.0Mpa |
|
適用介質 |
水、蒸汽 |
|
適用溫度 |
0℃-425℃ |
|
閥體材質 |
碳鋼、鑄鋼、不銹鋼 |
|
連接方式 |
螺紋連接、法蘭連接 |
進口杠桿浮球式疏水閥主要零部件材料表
|
零件名稱 |
材料名稱 |
|
閥體、閥蓋 |
WCB、HT250 不銹鋼 |
|
閥座、閥芯 |
不銹鋼 |
|
浮球 |
不銹鋼 |
|
控制架 |
不銹鋼 |
|
熱敏元件 |
哈氏合金 |
進口杠桿浮球式疏水閥應用場景
大型蒸汽加熱設備：換熱器、干燥機、夾套鍋、反應釜。
凝結水回收系統：高背壓、大排量工況。
電力 / 化工 / 石化：高溫高壓蒸汽管網、汽輪機輔機、加熱爐。
食品 / 制藥：潔凈蒸汽系統，不銹鋼材質適配衛生要求。
進口杠桿浮球式疏水閥選型要點
1，排量：按最大凝結水量 ×2–3 倍安全系數選，避免小馬拉大車。
2，壓差：確認閥前后最小 / 最大壓差，匹配閥的工作壓差范圍。
3，溫度 / 材質：高溫（>350℃）選鉻鉬鋼；腐蝕環境選 316L 不銹鋼。
4，背壓：回收系統選背壓率≥**80%** 的雙閥座型號。
進口杠桿浮球式疏水閥安裝與維護
維護：定期排過濾器污物；每年校驗浮球密封性、閥座磨損，及時更換內件
