進口電動開關球閥是將電動執行機構與球閥閥體一體化集成的兩位式自控閥門，依靠電動驅動實現全開、全關兩種工作狀態，僅用于管道介質通斷控制，不做流量調節。產品采用成熟球閥結構，搭配高品質進口電動執行器，響應速度快、運行穩定，可接入工業 PLC、DCS 自動化控制系統，實現就地操作與遠程集中控制
進口電動開關球閥產品特點
開關迅速：90° 旋轉，啟閉快，適配高頻動作。
密封可靠：軟密封零泄漏；硬密封耐高溫高壓、抗顆粒沖刷德國萊克LIK。
自動化強：遠程 PLC/DCS 控制，無需現場操作。
安全防爆：隔爆型執行器，適配易燃易爆場景（如鋰電、氫能）。
維護簡便：模塊化設計，易拆裝，壽命長。
進口電動開關球閥工作原理
本閥門依靠電動執行器輸出扭矩，驅動閥桿帶動閥球做 90° 旋轉，以此實現管路通斷。
1，開啟過程：執行器接收開閥電信號，經減速機構帶動閥桿與閥球旋轉 90°，閥球通孔與閥體流道對齊，介質正常流通。
2，關閉過程：接收關閥信號，閥球反向旋轉 90°，實心球面封堵流道，切斷介質流動。
3，密封原理：閥座內置彈簧預緊結構，可持續補償密封面磨損、溫度形變產生的間隙；軟密封依靠材料彈性貼合密封，硬密封依靠高精度金屬研磨面實現密封。
4，應急操作：遇斷電、電氣故障時，轉動執行器手輪，可手動驅動閥門啟閉，保障管路應急運行
進口電動開關球閥技術參數
|
公稱通徑 |
DN15–DN400（1/2"–16"） |
|
公稱壓力 |
PN16、PN25、PN40、PN64、PN320（Class 150–2500） |
|
閥體材質 |
WCB 鑄鋼、304/316 不銹鋼、雙相鋼、哈氏合金 |
|
密封材質 |
軟密封（PTFE、PPL）；硬密封（碳化鎢、Stellite 合金） |
|
溫度范圍 |
軟密封≤180℃；硬密封 - 40℃至 450℃ |
|
連接方式 |
法蘭（標準 HG/T、ANSI）、焊接、螺紋 |
|
泄漏等級 |
軟密封 ANSI Class VI（零泄漏）；硬密封≤額定流量的 10⁻⁵ |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動開關球閥電動執行器參數
|
電源電壓 |
AC220V/380V（標準）、DC24V（定制） |
|
控制信號 |
開關型（無源觸點）；調節型（4–20mA DC/0–10V DC） |
|
輸出扭矩 |
50–10000N・m（按口徑 / 壓力匹配） |
|
行程時間 |
3–10 秒（全行程） |
|
防護等級 |
IP67（防塵、防水濺） |
|
防爆等級 |
Ex d IIB T4（可選） |
|
附加功能 |
就地 / 遠程切換、手動操作、閥位反饋（4–20mA）、故障報警 |

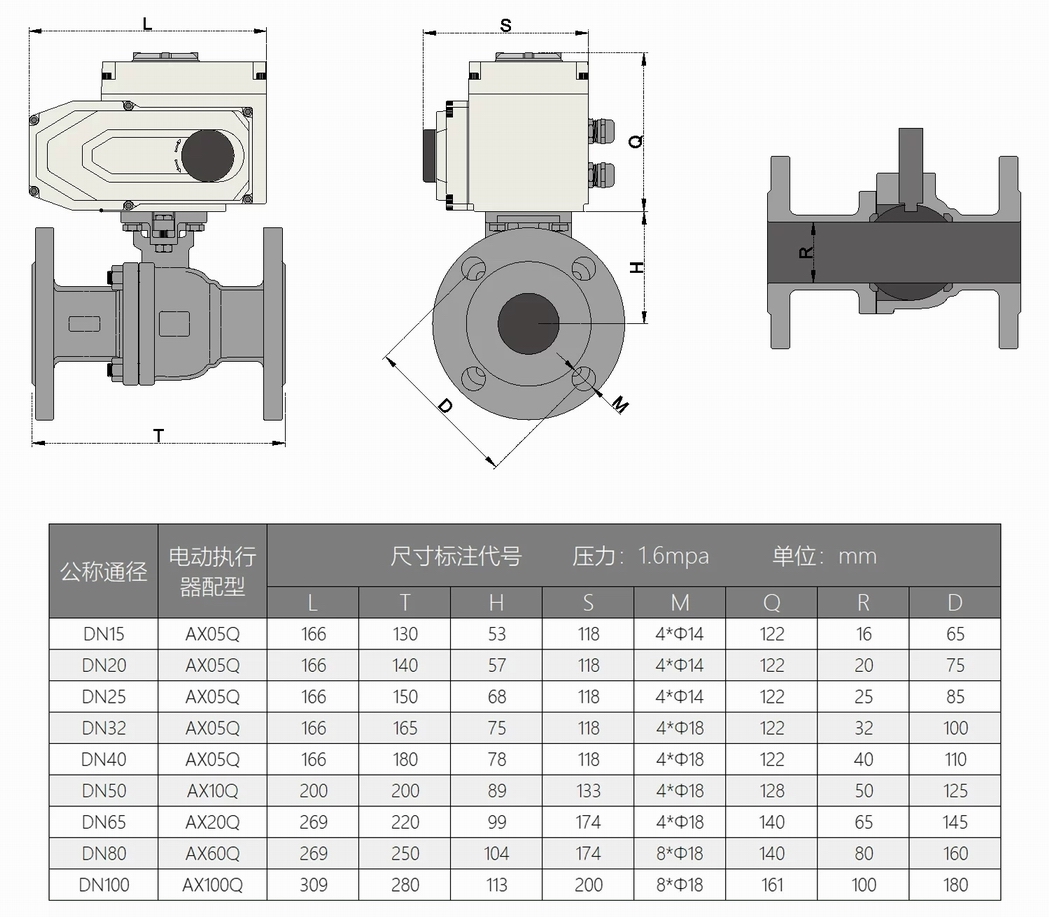

進口電動開關球閥外形尺寸
