閥體采用三段分體模塊化鍛鋼結構，左、右絲扣接頭與中間球倉靠高強度螺栓鎖緊；無需拆卸管道螺紋，松開閥體連接螺栓即可取出球芯、閥座，維修極簡。配套歐美原裝電動執行器，分開關型、調節型、防爆型三類，支持 DC24V/AC220V/AC380V 供電，可對接 PLC、DCS 控制系統，實現遠程通斷、4-20mA 比例流量調節，自帶手動應急操作機構，斷電故障可就地手動啟閉。
全系遵循 ASME B16.34、ISO5211 國際標準，閥體 304/316L 不銹鋼鍛壓成型，鏡面實心球芯搭配多材質彈性閥座，實現軟密封 VI 級零泄漏，適配水、燃?xì)狻⒂推贰⒗涿�、弱酸堿、低壓蒸汽等介質，廣泛用于暖通、水處理、化工、油氣、制藥小型自控管線，替代傳統二片式球閥，解決維修難、承壓低、拆裝損耗大痛點。
進口電動三片式絲扣球閥是集三片式分體閥體結構、內螺紋絲扣連接、電動執行機構驅動于一體的管道通斷控制閥門，原裝進口核心閥體、密封件與電動執行單元，融合歐美流體控制工藝標準。閥體采用三段式分體鍛造結構，中段球體閥芯組件可獨立拆卸，無需整閥從管道拆除即可完成維修更換；兩端采用 NPT、BSPP、G、RC 標準內絲螺紋連接，適配小型管徑給排水、油氣、化工流體管路；配套進口開關型 / 調節型電動執行器，接收 DC24V、AC220V 控制信號，實現遠程自動開關、比例流量調節，是小口徑高壓、潔凈介質管路自動化截?cái)嗟闹髁骺刂崎y門。
產品特點Product Features
1、三片式分體結構：左閥體、中閥體、右閥體三段螺栓緊固，松開兩端螺栓即可取出內件，管道無需切割、拆卸，檢修成本低。
2、絲扣內螺紋標準：NPT 美標螺紋、G 英制管螺紋、RC 錐管螺紋多規格可選，適配全球通用絲扣管路，安裝無需焊接。
3、全通徑流通設計：球體通孔與管道內徑一致，流阻系數極低，無介質淤積，不易結垢堵塞。
工作原理working principle
三片式絲扣球閥依靠電動執行器帶動閥桿、球芯做 90° 旋轉運動：
全開狀態：球芯通孔與管道管路同軸對齊，介質無阻礙雙向流通；
全關狀態：球芯實心隔斷部位正對管路通道，完全切斷介質流動，依靠閥座貼合實現密封截流。
技術參數technical parameters
|
公稱通徑 |
DN8～DN100（1/4"～4"） |
|
連接方式 |
內螺紋絲扣 NPT、BSPP、BSPT |
|
公稱壓力 |
PN16、PN25、PN40 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼 |
|
閥球材質 |
304/316 不銹鋼實心球 |
|
閥座密封 |
PTFE 四氟（-20~180℃） |
|
泄漏等級 |
軟密封：VI 級（零泄漏） |
|
閥體制造標準 |
ASME B16.34、ISO 7121、GB/T 12224 |
|
適用介質 |
清水、蒸汽、壓縮空氣、燃?xì)�、油品、弱酸弱堿、食品料液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

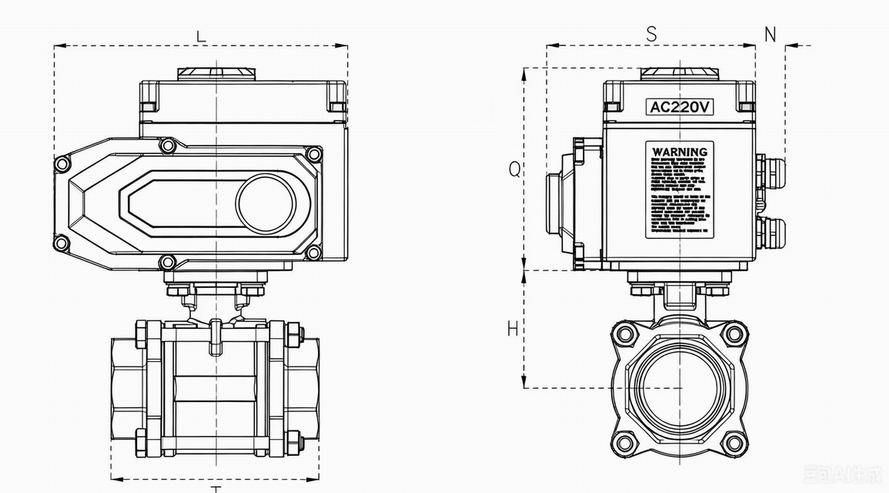

外形尺寸Overall Dimension
|
DN |
in |
d |
L |
H |
|
15 |
1/2" |
15 |
75 |
72 |
|
20 |
3/4" |
20 |
80 |
82 |
|
25 |
1" |
25 |
90 |
90 |
|
32 |
1-1/4" |
32 |
110 |
95 |
|
40 |
1-1/2" |
38 |
120 |
105 |
|
50 |
2" |
50 |
140 |
113 |
|
65 |
2-1/2" |
63.5 |
185 |
149 |
|
80 |
3" |
76 |
205 |
159 |
|
100 |
4" |
100 |
225 |
165 |
