進口氣動不銹鋼絲扣球閥（內螺紋小型切斷閥），由德國原裝齒輪齒條氣動執行器+304/316L 不銹鋼二片 / 三片式絲扣閥體組合而成，采用 NPT/BSPT/G 內螺紋連接，體積小巧、適配 DN10～DN50 小型儀表、設備分支管路，以 90° 旋轉實現介質快速兩位切斷，也可搭配電氣定位器做流量比例調節。整機符合 DIN、ISO5211、ATEX 防爆標準，原廠整機進口，擁有 CE、SIL、CNEX 防爆資質，主打緊湊空間、腐蝕介質、易燃易爆小型管路通斷自控，是小型自動化管路標準進口切斷閥門德國萊克L...。
產品特點Product Features
1、德系緊湊模塊化結構：二片 / 三片式鍛造不銹鋼閥體，三片式可直接拆解更換球體、閥座，免整閥拆卸；高平臺 ISO5211 標準連接，執行器拆裝無需額外支架，適配狹小設備機房、儀表柜安裝。
2、絲扣螺紋安裝便捷：標準 BSPT 英制錐管螺紋、NPT 美制錐螺紋、G 直管螺紋可選，小型管路無需法蘭焊接，生料帶密封即可快速對接，檢修拆裝簡單。
3、超低流阻、全通徑零泄漏：O 型實心拋光球芯，直通全通徑設計，流體阻力極低；PTFE/PPL 彈性閥座，雙向密封，泄漏等級達 ANSI VI 級軟密封零泄漏，可雙向承壓使用。
4、防飛出安全閥桿設計：下裝式倒密封閥桿，搭配 V 型復合 PTFE 石墨填料，閥腔升壓時閥桿不會沖出；碟簧自動補償填料磨損，長期使用無外漏。
技術參數technical parameters
|
公稱通徑 |
DN15~DN100（1/2"~4"） |
|
公稱壓力 |
PN16、PN25、PN40、PN64 |
|
連接螺紋 |
BSPT 英制錐螺紋、NPT 美制錐螺紋、G 直管螺紋 |
|
閥體結構 |
二片式、三片式 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、定制哈氏合金 |
|
球芯 |
O 型標準切斷球，可選 V 型調節球 |
|
PTFE 四氟 |
-29℃ ~ 180℃，清水、油品、常溫溶劑通用 |
|
PPL 對位聚苯 |
-29℃ ~ 250℃，高溫蒸汽、導熱油專用 |
|
FKM 氟橡膠 |
20℃ ~ 150℃，強溶劑、油脂工況 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

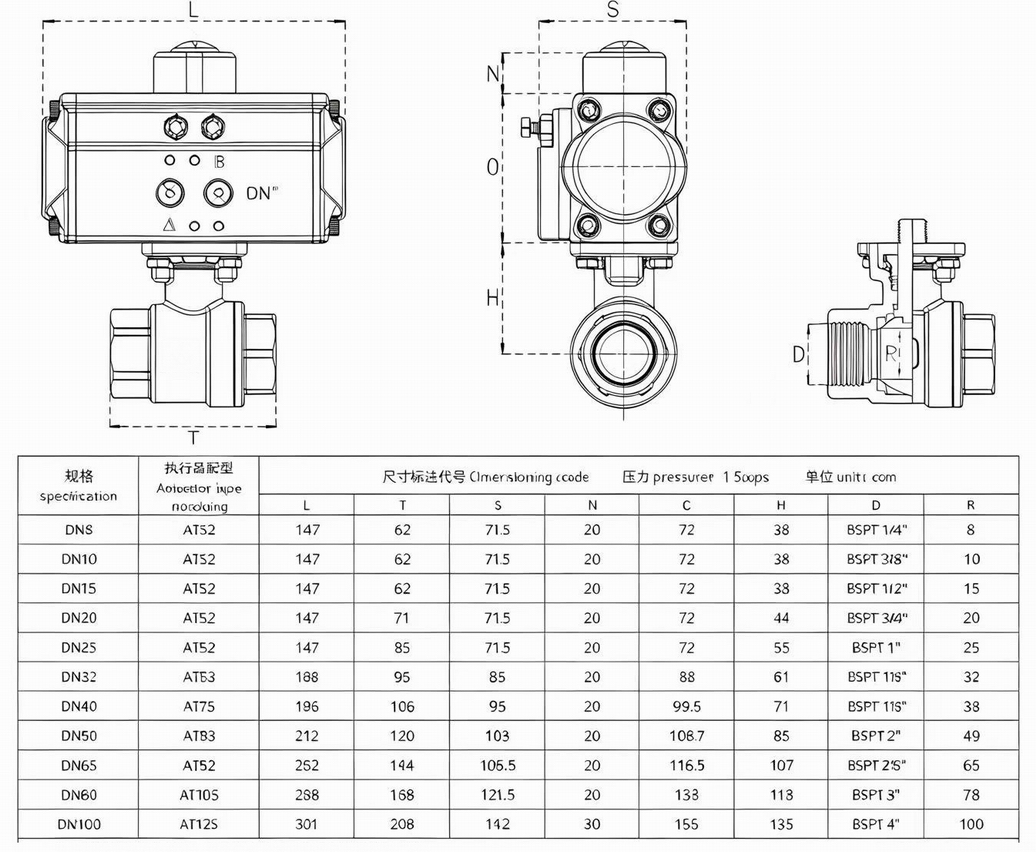

外形尺寸Overall Dimension

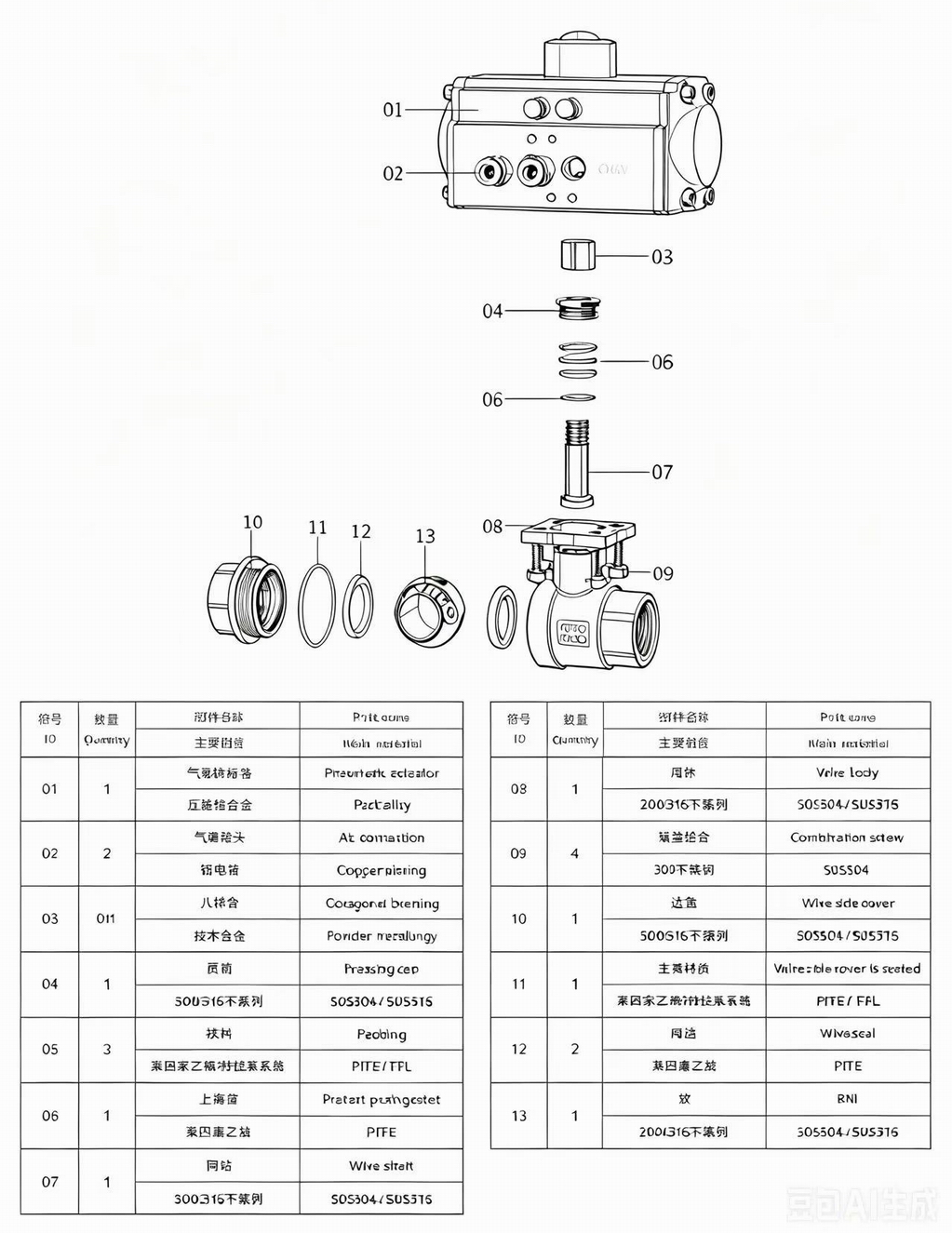

主要部件材料Main component materials
