本系列閥門區別于常規鑄造碳鋼球閥、普通短閥桿氣動球閥，采用整體兩次鍛打成型高壓閥體，消除鑄造閥體氣孔、砂眼、疏松等承壓缺陷，閥體材質分級覆蓋 A105 鍛碳鋼、F22/WC6 鉻鉬耐熱鋼、F91/WC9 鉻鉬釩超高溫合金鋼、F304/F316L 高壓不銹鋼四大材質體系，介質耐受溫度區間覆蓋 - 40℃低溫至 595℃超高溫；公稱壓力覆蓋 PN16～PN420、美標 Class150～Class2500，可適配最高 100MPa 定制超高壓管線；標配浮動預緊式金屬硬密封副，球體表面等離子噴涂 Stellite6 司太立硬質合金，閥座內置耐高溫碟形補償彈簧，自動抵消高溫工況下閥體、球體、閥座熱膨脹間隙，長期運行內漏等級穩定達到 API VI 金屬硬密封最高標準。
進口氣動高溫高壓球閥是以國外原裝閥體、氣動執行機構為核心，適配高溫、高壓嚴苛工況的切斷類自控閥門，主體采用耐高溫特種合金、耐壓鍛造閥體一體化成型，搭配單 / 雙作用進口氣動執行器，配套定位器、電磁閥、限位開關等附件，實現遠程氣動開關 / 調節介質流通。
產品具備耐高溫、耐高壓、抗沖刷、密封穩定、開關快速、防爆安全等優勢，區別于普通常溫低壓球閥，可長期承受高溫導熱油、蒸汽、高溫油氣、高壓化工介質，廣泛替代閘閥、截止閥，用于管路快速切斷、流量調節，是石油化工、火電、煤化工、核電、新能源行業核心自控閥件。
產品特點Product Features
1、耐高溫高壓適配性強：閥體采用 F304、F316、F347、A105、WC6、WC9 高溫鍛鋼材質，閥座選用硬質合金、金屬硬密封、石墨復合密封，耐溫最高可達 700℃，耐壓覆蓋 Class150~Class2500、PN16~PN420，適配超高壓高溫管道。
2、氣動驅動，響應迅速：原裝單 / 雙作用氣動執行器，鋁合金 / 不銹鋼殼體，摩擦阻力小，開關時間 0.5~3 秒，氣源壓力 0.4~0.7MPa，支持防爆等級 Exd IIC T6，適配防爆廠區。
3、金屬硬密封零泄漏：球體整體硬化噴涂（Stellite 司太立合金），閥座研磨配對，高溫下密封面不易軟化變形，高溫高壓工況可達 VI 級泄漏標準，杜絕介質滲漏。
4、抗沖刷、耐腐蝕：一體式鍛造閥體無砂眼氣孔，流道直通阻力小，適合含顆粒、高溫腐蝕介質；可定制堆焊防腐層，耐酸堿、高溫蒸汽氧化。
技術參數technical parameters
|
公稱通徑 |
DN15～DN200（NPS1/2″～8″） |
|
閥體材質 |
WCB 碳鋼、WC6/WC9 鉻鉬耐熱鋼、A105 鍛鋼、CF8M (316L)、F22 高壓鍛鋼 |
|
球體基材 |
2Cr13/316 不銹鋼，表面 Stellite6 堆焊 |
|
閥座基材 |
316L，司太立硬質合金堆焊 |
|
閥桿 |
硬化 2Cr13 不銹鋼 |
|
高溫填料 |
柔性石墨復合填料 |
|
法蘭墊片 |
金屬纏繞墊、RTJ 金屬環形墊 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

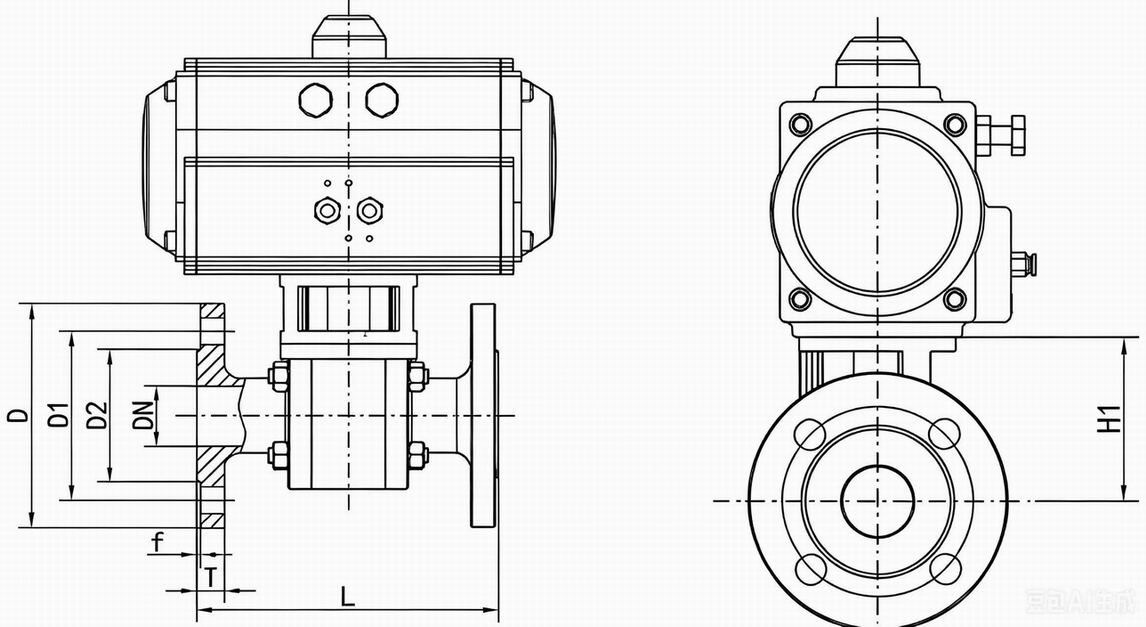

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
