進口法蘭式蝶閥安裝標準說明
蝶閥是工業管路中最為常見的閥門種類之一，法蘭式蝶閥本身結構比較小，只需把蝶閥放入管道兩端法蘭中間，用雙頭螺栓穿過管道上蝶閥專用法蘭和法蘭式蝶閥鎖緊，就可控制管路的流體介質。法蘭式蝶閥特別適用于空間狹窄或管道之間距離較短的場所，蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力較很小，故具有較好的流量控制特性。
進口法蘭式蝶閥安裝前說明
進口法蘭蝶閥,蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上。閥座可采用三元乙丙橡膠，丁晴橡膠，氟橡膠，耐磨橡膠，四氟閥座等等。關閉時蝶板的外圓密封面擠壓橡膠閥座，使閥座產生彈性變形，從而形成彈性力作為密封比壓保證蝶閥的密封。法蘭蝶閥其密封原理和結構特點等同于普通中線型蝶閥。
注意事項
1、法蘭蝶閥安裝前檢查蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，執行器內無阻塞。
2、將閥門和執行裝置均置于關閉狀態。
3、安裝完畢后，對所用執行器進行調試。
4、蝶閥在安裝前應保持干燥，不可露天存放。
5、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物。
6、蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
7、蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥法蘭，不得使用平焊法蘭。
8、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。

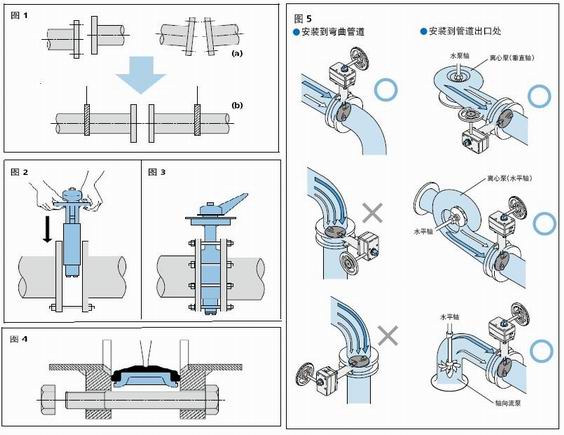

9、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
10、裝上所有的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
11、將閥門完全開啟，用扳手按照對角線次序?qū)⒙菟〝Q緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
