進口氣動球閥安裝核心是清潔、對中、流向、支撐、氣源、防護，按 “先檢查 — 再就位 — 后連接 — 嚴調試” 執行，可顯著降低泄漏與卡澀風險。
一、安裝前準備（最關鍵）
1、閥門核對與檢查
核對銘牌：型號、通徑、壓力等級、材質、流向與設計一致。
外觀：閥體、球體、閥桿、密封面無損傷；清除兩端保護蓋與內部雜物。
動作測試：手動全開 / 全閉2–3 次，確認無卡澀、行程到位。
2、管道徹底清潔
吹掃管道：清除焊渣、鐵銹、金屬屑，避免劃傷密封面。
檢查法蘭：密封面平整無劃痕，螺栓孔同心；大口徑 / 高壓管需預焊后再裝閥。
3、環境與空間
環境：溫度-30℃～+60℃，濕度≤95%；遠離強振、高溫、腐蝕、強電磁場。
空間：周圍留≥1.5 倍閥體長度的檢修區；閥上方留執行器拆裝高度。
二、安裝就位細節
1.安裝位置與方向
優先水平安裝，閥桿垂直向上，執行器在管道上方。
垂直安裝（僅限小口徑）：介質流向自下而上，執行器仍在上方防積水。
流向：閥體箭頭與介質流向嚴格一致（V 型球閥尤需注意）。
直管段：閥前后留≥10D直管段（D = 管徑），保證流態穩定。
2、管道對中與支撐
同軸度：閥門與管道嚴格同心，偏差≤0.5mm，避免附加應力。
支撐：大口徑 / 高壓閥必須加獨立支撐，禁止管道承重；執行器嚴禁作吊裝點。
三、連接工藝（防泄漏核心）
1、法蘭連接（最常用）
墊片：按工況選金屬纏繞墊（高溫高壓）/PTFE 墊（弱酸堿），居中放置。
螺栓：對稱、分次、均勻擰緊，扭矩符合標準（如 PN16：M12 螺栓約 35–40N・m）。
密封面：清潔無油污、劃痕，禁止硬工具磕碰。
2、焊接連接（高壓 / 高溫）
坡口：符合ASME B31.3，焊前預熱（碳鋼≥200℃，不銹鋼≥150℃）。
保護：焊接時關閉閥門，閥腔充氬保護密封面；焊后100% RT/MT 探傷。
3、螺紋連接（小口徑≤DN50）
密封：生料帶順時針纏繞（與螺紋旋向一致），或涂耐高溫密封膠。
力度：手動旋入后用扳手輕擰，避免過力脹裂閥體。

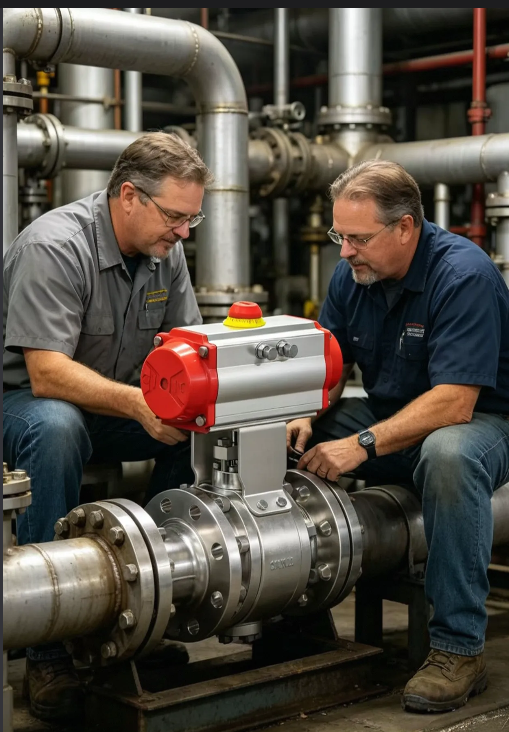

四、氣動執行器安裝（動力核心）
1、同軸度：執行器輸出軸與閥桿同心≤0.1mm，鍵 / 方套匹配，無卡澀。/
2、狀態匹配：安裝時閥門與執行器同為全關 / 全開，避免反轉。
3、氣源處理
氣源：0.4–0.6MPa潔凈干燥空氣，配三聯件（過濾 / 減壓 / 油霧）。
氣管：用PU / 不銹鋼管，內徑≥6mm；連接后吹掃氣管雜物。
4、電磁閥 / 限位開關
電磁閥：O 型圈完好，安裝后通氣確認全關位；反之旋轉 180° 重裝。
限位開關：調試到位，開 / 關信號準確，反饋正常。
五、安裝后調試與防護
1、強度與密封試驗
殼體壓力：1.5 倍公稱壓力，保壓5min，無滲漏、無變形。
密封試驗：1.1 倍公稱壓力，保壓5min，內漏為0。
氣動動作：0.4MPa氣源，開關5 次，行程到位、無卡澀、反饋正常。
2、防護與保溫
防腐蝕：閥體 / 法蘭涂耐腐涂層；含硫介質用Inconel 堆焊密封面。
防凍：低溫工況閥腔伴熱 / 保溫，避免介質凍結。
防雨：戶外執行器加防雨罩，防雨水侵入氣缸。
六、常見錯誤與避坑
❌ 管道未吹掃→密封面劃傷、內漏
❌ 閥桿偏心→卡澀、執行器過載燒毀
❌ 螺栓單邊擰緊→法蘭泄漏、閥體變形
❌ 執行器作吊裝點→執行器開裂、閥桿彎曲
❌ 流向裝反→V 型球閥失效、密封損壞
七、德國萊克（LIK）進口氣動球閥安裝要點（品牌適配）
材質：316L / 雙相鋼適配酸堿；鉻鉬鋼適配高溫高壓。
執行器：雙作用 / 單作用（彈簧復位），防爆等級Exd II BT4。
密封：PTFE / 金屬硬密封，適配-196℃～+650℃工況。
