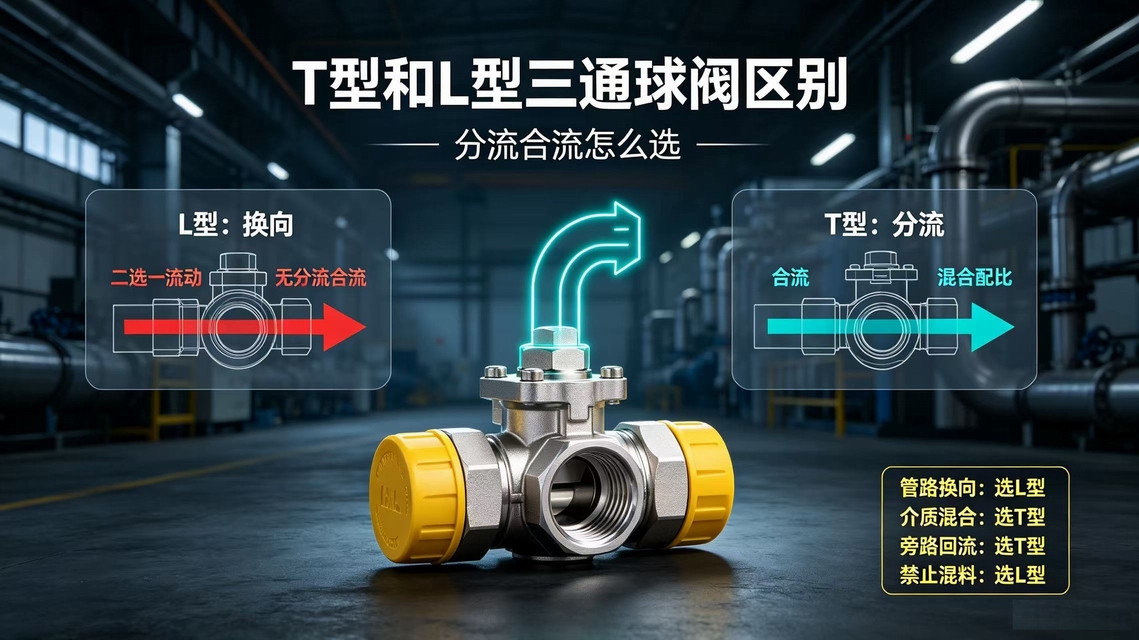

T 型與 L 型進口氣動三通絲口球閥區別 + 分流合流選型指南
一、核心流道結構與通斷邏輯對比
1. L 型三通絲口氣動球閥（換向閥，互斥切斷）
閥體三通接口定義：進口 A，兩路出口 B、C
旋轉 90° 兩種工位：
閥位 1：A←→B 導通，C 完全封閉
閥位 2：A←→C 導通，B 完全封閉
關鍵特點：任意時刻只通兩路，第三路徹底關死，三路無法同時連通，介質絕不串料混合。
2. T 型三通絲口氣動球閥（分流合流混合閥）
三通接口 A、B、C，三個通道互通，三檔閥位：
A 通 B，C 關閉
A 通 C，B 關閉
B 通 C，A 關閉
中位（部分執行器支持）：A、B、C 三路全部互通
關鍵特點：可兩路導通，也能三路全開混合，支持一進兩分、兩進合一。
二、核心區別一覽表
表格
|
對比項 |
L 型氣動三通絲口球閥 |
T 型氣動三通絲口球閥 |
|
流道造型 |
直角 L 通道 |
貫穿 T 字通道 |
|
介質混合 |
禁止混合，兩路互斥 |
可混合、分流、合流 |
|
工作狀態 |
僅 2 個工作位置 |
3 個工位，可選三路同通中位 |
|
管路功能 |
單純換向、切換進料 |
分流、合流、配比、循環切換 |
|
泄漏串料風險 |
無，閑置通道完全隔離 |
中位開啟時三路互通，會串料 |
|
適用管路 |
兩路管路互斥使用 |
多路介質調配、循環清洗 |
三、分流、合流工況怎么選（直接對照場景）
場景 1：只需要分流（一路介質分成兩路輸送）→選 T 型
需求舉例：
純水總管一路，分給兩條生產線；電解液主管道分流至兩個反應罐；冷卻水一路分兩路設備冷卻。
原理：T 型球閥 A 進，同時連通 B、C，實現一進兩分分流。
L 型做不到同步分流，只能輪流走 B 或 C，無法同時供料。
場景 2：需要合流（兩路介質混合匯成一路）→選 T 型
需求舉例：冷熱純水混合調溫；兩種藥液配比混合；兩種原料合并送入儲罐。
原理：B、C 兩路進料，同時匯入 A 出口，兩路流體合流混合。
L 型無法兩路同時導通，不能合流配比。
場景 3：管路換向，兩路互斥、嚴禁串料→選 L 型
需求舉例：
儲罐切換進料（只能進罐 1 或罐 2，不能同時進）；清洗水路與生產水路隔離切換；液壓油路主副回路切換；兩種原料不能摻混，只能單獨輸送。
優勢：閑置管道完全封閉，杜絕介質交叉污染，食品、醫藥、鋰電高純介質優先 L 型。
四、補充選型實操要點
斷氣 / 斷電安全要求不影響 L/T 選擇，只區分執行器：
斷氣復位選單作用彈簧復位；長期保位選雙作用
食品、制藥、鋰電高純介質，無混合需求一律 L 型，避免串料污染產品；
CIP 清洗、冷熱媒調溫、原料配比、多路分水循環，固定選 T 型；
螺紋規格不改變流道功能：DN15~DN50 絲口 NPT/BSPT/G 螺紋，L/T 結構邏輯一致；
如需精準比例調節流量，無論 L/T 都搭配 4-20mA 電氣定位器；單純開關換向只配電磁閥。
極簡總結
要分流、合流、介質混合、三路互通 → T 型
只做管路切換、兩路互斥、不允許介質串混 → L 型
