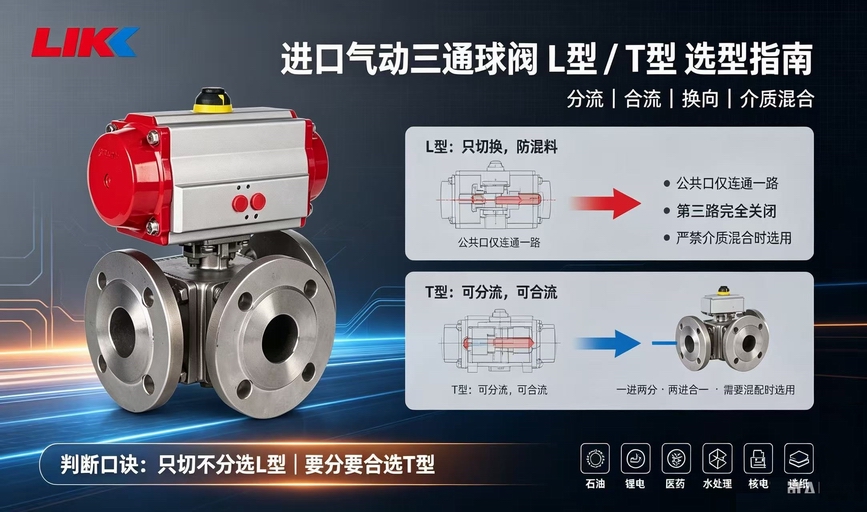

德國萊克 LIK 進口氣動三通球閥 L 型 / T 型 選型指南
一、基礎結構區別
L 型三通球閥（90° 通道）
流道呈 L 字形，球體通孔夾角 90°
工作模式：二選一換向
工位：
A 通 B，C 關閉
A 通 C，B 關閉
不能同時兩路互通，無法合流、分流
T 型三通球閥（直通 T 字形通道）
流道呈 T 字形
工作模式：換向 + 分流 / 合流
三個工位：
A 互通 B、C（介質一分二路分流）
A 通 B，C 截止
A 通 C，B 截止
可實現兩路同時導通，支持分流、合流、混合介質
重要提醒：氣動三通球閥轉角大多為90° 開關，少數 180° 結構，訂貨前確認執行器行程。
二、通俗用途區分
✅ 選用【L 型三通球閥】場景（介質換向、切換管路）
核心：管路切換，只能一進一出，兩路不能連通
兩條管路來回切換輸送（一用一備切換）
例：水箱 1 / 水箱 2 來回切換供水；冷熱管道切換、原料罐切換進料
一路進氣 / 進水，交替輸送至兩條不同設備，不允許兩路同時出液
旁路切換、過濾器一用一備切換
⚠️ L 型嚴禁用來做介質混合、分流、合流！
✅ 選用【T 型三通球閥】場景（分流、合流、介質混合）
核心：允許三路互通，可同時兩路流通
分流：一路進，分成兩路輸出
壓縮空氣、純水、導熱油主管分為兩條支線同時供給設備
合流：兩路介質匯合成一路
兩種流體混合（冷水 + 熱水調溫、兩種藥液混合）
兼具切換功能：也可以單獨 A-B 通 / A-C 通
三、工況對照表
表格
|
對比項目 |
L 型三通球閥 |
T 型三通球閥 |
|
通道形式 |
L 通道 90° |
T 通道 |
|
最大導通 |
任意兩路單向連通，不可同時兩路輸出 |
可一路同時連通另外兩路 |
|
功能 |
管路切換、換向 |
換向 + 分流 + 合流 + 介質混合 |
|
能否分流合流 |
❌ 不支持 |
✅ 支持 |
|
典型工況 |
設備一用一備切換、流體換向 |
冷熱流體調溫、介質混合、主管分流 |
四、典型應用案例參考
L 型案例
空壓機兩路供氣切換；清洗設備交替切換供水；兩個儲罐輪換出料；過濾器進出口切換。
T 型案例
冷熱純水混合控溫；主管道分流供給兩臺機組；酸堿藥液合流配比；一路氣源同時分給兩套執行設備。
五、選型關鍵注意事項（采購必備注）
接口定義確認
三通閥通用標識：入口 A，出口 B、C；訂貨明確接口布局（底進側出 / 側進側出）。
氣動角度確認
標準氣動三通球閥：90° 角行程；部分廠家 T 型需要 180° 執行器，德國 LIK 三通浮動球常規為 90° 驅動。
流向壓力問題
T 型兩路同時導通時，兩路壓力盡量接近；壓差過大容易產生介質倒流。
密封材質
介質溫度≤180℃選 PTFE；高溫＞180℃選用 PPL 對位聚苯。
執行機構
雙作用：失氣保持當前工位；
單作用彈簧復位：斷氣自動回到安全位置（換向工藝優先考慮）。
六、快速選型口訣
只做管路來回切換，不要兩路同時通 → L 型
需要流體混合、一分兩路分流、兩路匯流合流 → T 型
